Sistema automático de almacenamiento y recuperación
Kit de fabricación

Artículo No.: 69626

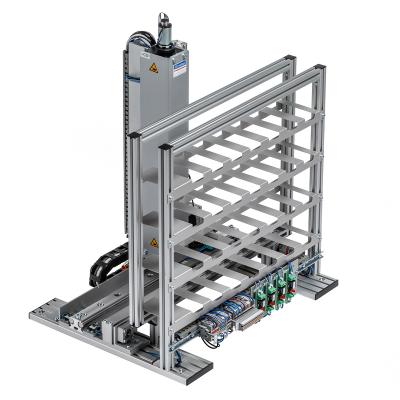

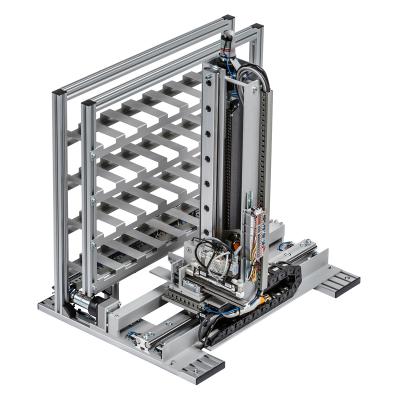

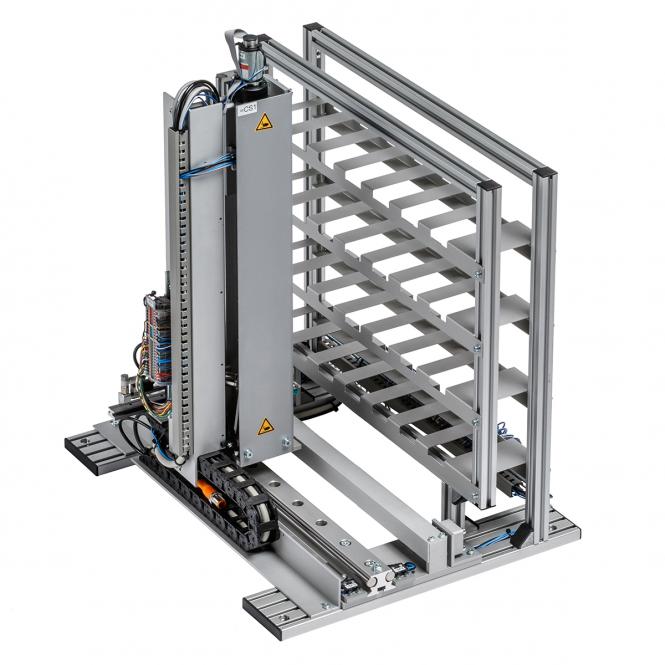

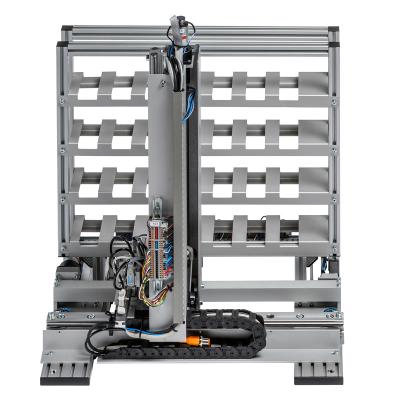

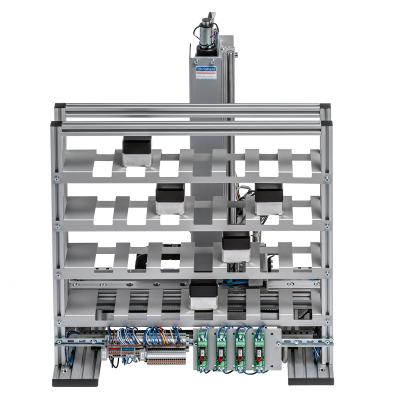

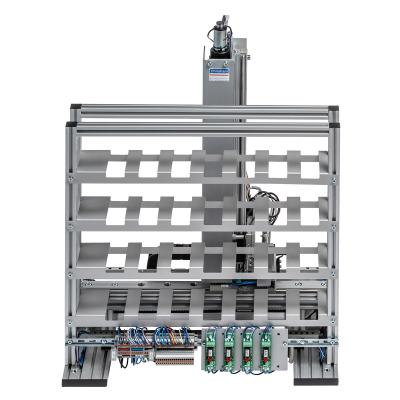

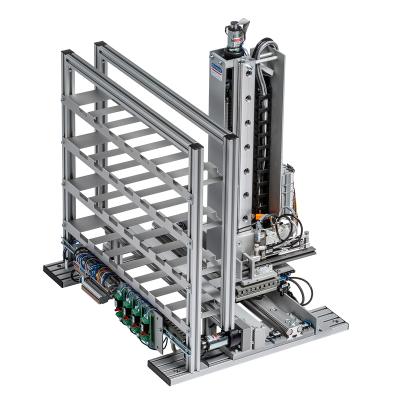

El ASRS consta de un bastidor y el dispositivo de manejo ASRS asociado, que están montados juntos sobre dos plataformas de montaje. Las piezas a almacenar se alimentan, por ejemplo mediante un manipulador, y se transfieren al dispositivo de mando ASRS y se almacenan en la estantería. Las piezas de trabajo también se pueden sacar del almacén en el orden inverso. En total, hay 28 espacios de almacenamiento disponibles. Para almacenar las piezas y sacarlas del almacén está disponible un cilindro neumático de doble efecto. La presión de funcionamiento es de 4 bar.

  • Plan de trabajo, comunicación técnica.
  • Ensayos, marcado e identificación.
  • Mecanizado, separación y remodelado manual y mecánico.
  • trabajo de ensamblaje
  • Diseño de sistemas de control eléctrico.
  • Diseño de sistemas de control neumático.
  • programación de autómatas
  • Puesta en marcha de sistemas mecánicos, eléctricos y neumáticos.
  • Solución de problemas
  • Automatización de procesos de trabajo.
  • Diseño y funcionamiento de sistemas electroneumáticos.
  • Gestión de almacenamiento mediante PLC

Módulo de función como kit de montaje.

Entrega incluida. biblioteca de medios digitales con

  • Documentación técnica
  • Instrucciones de montaje
  • Contenido multimedia

Dimensiones: 500 x 405 x 575 mm (largo x ancho x alto)
Presión de funcionamiento: 4 bares
Tensión de funcionamiento: 24 VCC
Componentes:

  • 2 x barrera de luz para horquilla
  • 1 motorreductor de 70 rpm.
  • 1 motorreductor de 230 rpm.
  • 4 microinterruptores
  • 1 válvula de 5/2 vías.
  • 1 x cilindro neumático de doble efecto
  • 2 x interruptor de cilindro
  • 1 x sensor difuso

Requisitos para el PLC:

  • 9 entradas digitales PLC
  • 6 salidas digitales PLC
