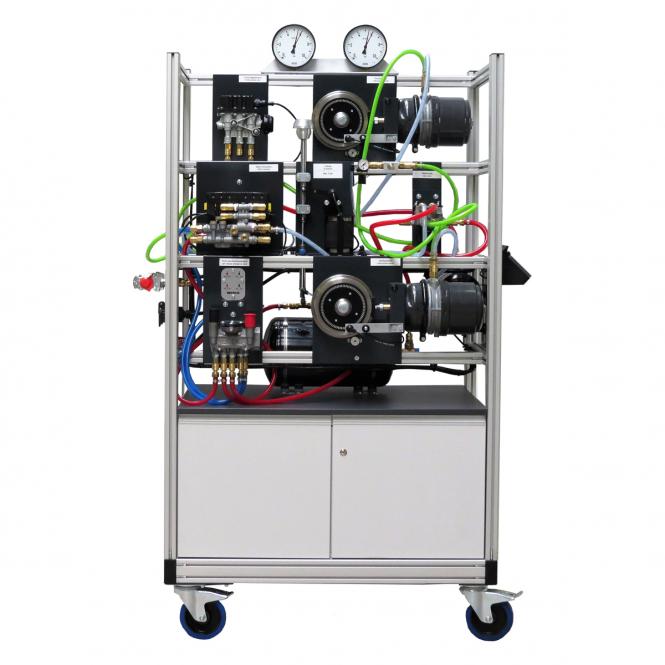

La construcción del sistema de frenos de aire comprimido del remolque se compone exclusivamente de componentes originales de WABCO. Para ilustrar los procesos de control del EBS, el modelo funcional dispone de una unidad de rueda accionada eléctricamente para simular el eje del remolque. Las conexiones flexibles de los componentes garantizan la mayor libertad posible en el diseño de situaciones de aprendizaje y la enseñanza orientada a la acción del contenido de aprendizaje. Los conductos de aire comprimido de diferentes colores contribuyen a un montaje experimental claro y estructurado. El sistema dispone de una interfaz de diagnóstico de remolque WABCO para conectar dispositivos de diagnóstico adecuados. El programa de diagnóstico original de WABCO, los equipos de prueba de WABCO y los programas de presentación de WABCO están disponibles como ampliaciones y accesorios. Equipado con 2 grandes manómetros plegables y conexiones de prueba originales, los pasos de prueba de la prueba de funcionamiento y seguridad de presión SP se pueden representar claramente según el Anexo VIII § 29 StVZO. El tamaño se ha adaptado a las dimensiones de una puerta convencional de 80 cm. Esto significa que el conjunto también se puede trasladar sin problemas dentro de un edificio y se puede utilizar en diferentes lugares. El sistema TEBS-E y ECAS es completamente funcional y diagnosticable. Las funciones completas del modelo funcional de remolque sólo están garantizadas en combinación con el puesto de formación Sistema de frenos de aire comprimido WABCO EBS 1C - carro motor (ver "Compatibilidad").
Equipo de remolque estándar con TEBS-E: - Modulador TEBS-E Premium con módulo de extensión neumática (PEM) montado en brida - Válvula de seguridad de liberación de estacionamiento PREF con sistema de freno de aire comprimido integrado para remolque - Frenado electrónico TEBS-E - Suspensión neumática controlada electrónicamente (ECAS) - Bolsa de aire con regulador de presión para suspensión neumática controlada electrónicamente ECAS - Control del eje elevable - SmartBoard - Sistema de frenos de aire comprimido para remolque original WABCO Conector de diagnóstico TEBS-E (amarillo) - Cable de alimentación del remolque TEBS-E con conector de diagnóstico Tuberías de alimentación y frenos con tubos flexibles en espiral y cabezales de acoplamiento para remolques - Conexiones de prueba variables con pieza en T para pruebas de funcionamiento y seguridad de presión (SP) - Todas las conexiones de aire comprimido se pueden desconectar con acoplamientos de aire comprimido autosellantes - Silenciadores en todas las salidas de escape - Placas magnéticas para rotulación de componentes - Ruedas accionadas eléctricamente para mostrar las funciones de control - Control de velocidad de 2 etapas para simular la pérdida de presión de los neumáticos - Puntos de medición en componentes con circuito defectuoso - Documentos de formación TEBS-E y ECAS Opcional equipamiento bajo pedido: - Monitoreo de la presión de los neumáticos OptiTire con módulos de rueda - Detección del desgaste de las pastillas de freno BAV
Modelo funcional inmediatamente operativo y móvil - acoplamientos de aire de seguridad autosellantes en todos los componentes - todas las conexiones de manguera necesarias - hojas de datos, documentos de formación ECAS, diagramas de cableado y tuberías e instrucciones de funcionamiento
- Dimensiones (largo x ancho x alto en mm): 2.100 x 800 x 1.970 - Peso: aprox. 430 kg - Conexión eléctrica: 24 voltios (requiere vehículo de motor) - Conexión de aire comprimido: cabezales de acoplamiento originales (requiere vehículo de motor)
