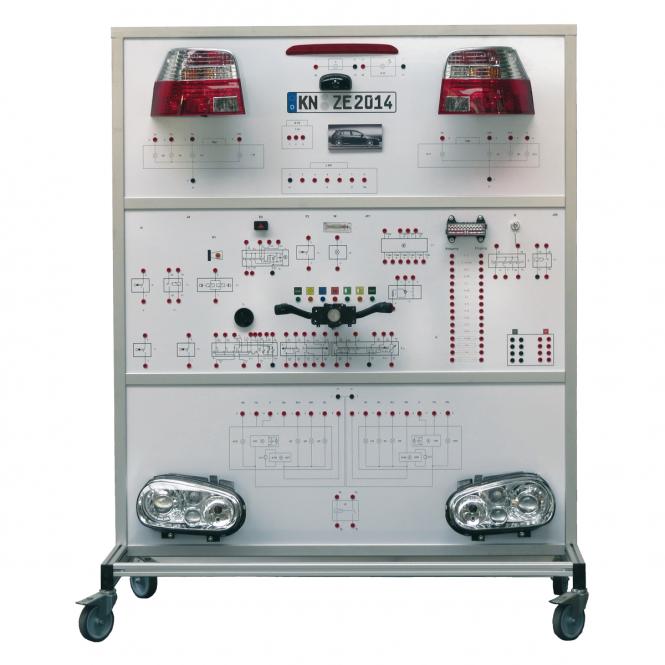

El stand de formación ha sido diseñado específicamente para demostrar los conceptos básicos de los sistemas eléctricos en vehículos de motor. Los componentes utilizados para el aparato están basados en el Golf 4 y están montados y conectados entre sí exactamente como en el vehículo original. La tarea del alumno es tender todo el cableado de los componentes de un sistema de iluminación según el esquema eléctrico completo y demostrar que todos estos componentes funcionan correctamente durante la puesta en servicio. Un circuito de fallos integrado con control remoto introduce a los alumnos en la localización sistemática de fallos paso a paso.
Dado que se utilizan los símbolos de conmutación DIN originales y las designaciones de terminales DIN 72522, es posible cablear todo el puesto de entrenamiento del vehículo exactamente como se muestra en el diagrama de circuito. Todos los componentes están equipados con tomas de corriente específicas con impresión digital del diagrama en la placa base. Esto garantiza la misma estructura de cableado en todo momento.
También se pueden cablear individualmente componentes funcionales como interruptores de luz, faros, limpiaparabrisas, etc. como ejercicio de formación inicial. Trabajando en grupo, todos los consumidores y elementos de conmutación se pueden conectar entre sí de tal manera que el esquema eléctrico relativamente complejo del sistema y las interacciones entre los elementos individuales sean más fáciles de entender.
- Trabajar con diagramas de circuitos, símbolos de circuitos, designaciones de terminales, cables, conexiones de cables.
- Aprovechamiento de las posibilidades de los equipos de diagnóstico estándar.
- Inclusión de estrategias o alternativas de resolución de problemas en el diagnóstico.
- Inspección de componentes individuales y decisión sobre las medidas de reparación necesarias.
- Solución de problemas en circuitos eléctricos.
- Técnico en mecatrónica de vehículos de motor con especialización en tecnología de turismos - Técnico de servicio
- Denominación de componentes, unidades funcionales y sistemas eléctricos y electrónicos.
- Comprobación y reparación de circuitos eléctricos y electrónicos.
- Selección y uso de equipos de medición y prueba eléctricos.
- Medición y evaluación de variables y señales eléctricas.
- Documentar los resultados del trabajo y evaluarlos comparándolos con variables calculadas y especificaciones del fabricante.
Modelo funcional listo para usar y portátil, que incluye fuente de alimentación conmutada de 12 V estabilizada por tensión, hojas de datos, diagramas de circuitos y manual de instrucciones.
- Modelo funcional inmediatamente operativo y móvil.
- Fuente de alimentación conmutada estabilizada por voltaje
- Todos los cables de conexión necesarios (cable de laboratorio con conectores hembra de seguridad de 4 mm)
- Parte frontal grabable con bolígrafos de aluminio.
- Faro principal de xenón con nivelación dinámica de luces
- Faros antiniebla y pilotos traseros originales, interruptor de columna de dirección, sensor de nivel, motor de limpiaparabrisas, interruptor de luces, tercera luz de freno, luces traseras, luz de matrícula, caja de fusibles, relé
- Dimensiones: largo x ancho x alto 1600 x 800 x 1950 mm
- Peso aproximado. 140 kilos
- Conexión eléctrica: Conexión a red 110 / 240 V
