Soporte de entrenamiento Electricidad del remolque

Artículo No.: 98576

Añadir a la lista

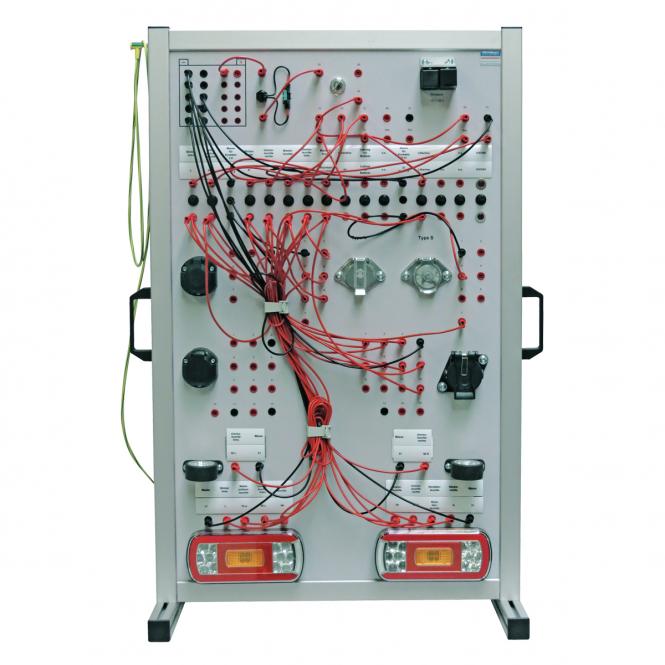

El puesto de formación Electricidad del remolque contiene las tomas de corriente para remolque que se suelen instalar en el ámbito de la tecnología de vehículos en turismos o vehículos comerciales, cuyas conexiones debe realizar el propio usuario utilizando los cables de laboratorio suministrados según el esquema eléctrico. Todos los puntos de conexión con casquillos de medición de seguridad de 4 mm están identificados con rótulos en los bornes según DIN 72552. Los circuitos se pueden configurar tanto en 12 V como en 24 V. De este modo se puede representar y reproducir esquemáticamente cada función individual de los componentes del sistema eléctrico del remolque. . El modelo se utiliza para practicar circuitos eléctricos básicos y para solucionar problemas eléctricos en remolques.

El sistema eléctrico del remolque modelo funcional incluye los siguientes componentes:

Unidad de fuente de alimentación de 12 voltios
Unidad de fuente de alimentación de 24 voltios
Conmutador de alimentación de 12 voltios / 24 voltios
Bloque de fusibles 20 amperios
cerradura de encendido
Unidad intermitente 12 voltios
Unidad intermitente 24 voltios
Casquillos de medición de seguridad de 4 mm
Cable de laboratorio con conector de seguridad en diferentes longitudes
Regleta de interruptores para cada circuito individual con regleta rotulable (magnética)
Panel frontal con inscripción y denominación de terminales según DIN 72522
Toma de remolque para coche 12 voltios 7 polos
Toma de remolque para coche de 12 voltios y 15 pines
Toma remolque vehículos comerciales tipo N 12 Voltios ISO 1724 / ISO 3732
Enchufe para remolque vehículos comerciales tipo S 24 Voltios ISO 3731
Enchufe para remolque vehículos comerciales 15 polos 24 voltios ISO 12 098
Luces de posición LED 12 voltios / 24 voltios
Combinación de luces traseras LED 12 voltios / 24 voltios
Tiras rotulables combinadas de luces traseras (magnéticas)
Modelo de mesa con pies y asas de transporte.
