Módulo osciloscopio digital de 4 canales de alta resolución para adquisición de señales en aplicaciones automotrices. Los resultados de las mediciones se pueden recuperar mediante conexión a una PC o tableta
Aislamiento galvánico entre AVL DITEST SCOPE y PC
El aislamiento eléctrico protege los componentes del AVL DITEST Scope de cortocircuitos causados por sobretensiones y bucles de tierra. Esto evita bucles de masa al medir en puntos de medición conectados a la red (p. ej. enchufe) y en el PC. De este modo se excluyen componentes defectuosos en el vehículo o en el dispositivo de medición.
Canales de medición diferenciales
Los canales de medición diferencial permiten mediciones a 40 MS/s cada uno y ancho de banda completo. Cada canal se puede utilizar independientemente de los demás, por lo que las mediciones de corriente, resistencia y tensión se pueden realizar en paralelo. De este modo se excluyen cortocircuitos y mediciones erróneas durante el proceso de medición.
Hardware ejemplar
- Aislamiento galvánico de los canales y entre la unidad de medida y el PC.
- Canales de medición diferenciales
- Generador de estímulos para aplicación de señales activas.
- Explicación guiada de la conexión de los sensores mediante Active Probe Supply con Color Guide
- Ajuste automático de cero y desmagnetización (Desmagnetización)
- Precisión de medición garantizada a largo plazo de 5 años sin calibración
- Sensores automotrices
- Carcasa de magnesio robusta y ultraligera con protectores de goma
Software sofisticado
- Manejo intuitivo y autoexplicativo
- Más de 400 mediciones preconfiguradas
- Reconocimiento automático de sensores
- Pasos de medición guiados, explicaciones de conexión y descripciones detalladas.
- Configuración automática del rango de medición
- Comparación directa de curvas de referencia
- Función de registro de curvas
Ventajas del producto
- Entradas aisladas galvánicamente
- 4 canales de medición de osciloscopio diferencial con 40 MS/s cada uno
- Suministro de sonda activa con guía de colores
- Más de 400 configuraciones predefinidas
- Medición de voltaje hasta 500 VDC/250 VAC
- Medición de corriente 1 mA a 1800 A CA/CC
- Medición de resistencia de 0,1 Ω a 10 MΩ
- SPI para bus de datos serie síncrono
- Generador de señal: 800 mA, -20 V a +20 V, hasta 1 MS/s
- Resolución: Alcance de 14 bits, Multímetro digital de 16 bits
- Alimentación mediante fuente de alimentación de placa de 14 V (encendedor de cigarrillos o batería de coche)
- Ancho de banda y frecuencia de muestreo independientes del canal

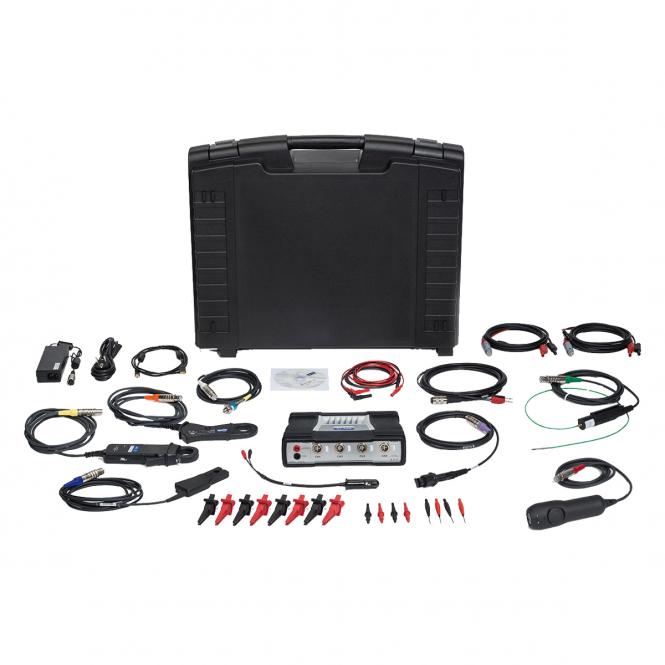

- Módulo AVL DiTEST Scope 1400
- Unidad de fuente de alimentación con cable de alimentación.
- Suministro de mechero y batería de vehículo
- Cable USB
- 4 cables URD
- 4 x sondas de prueba rojas
- 4 x sondas de prueba negras
- 4 x pinzas de cocodrilo rojas
- 4 x pinzas de cocodrilo negras
- Juego de cables de estímulo
- Pinza amperimétrica I150 gama alta
- Pinza amperimétrica I1800
- Sensor de temperatura -20° a 200°C
- Sensor de presión -1bar a 100bar
- Alicates de gatillo
- Clip KV
- manual en CD
- Caja del dispositivo
- embalaje
