La unidad técnica de medición de 2 canales se reduce a las funciones básicas más importantes, para una movilidad especialmente alta y un manejo cómodo. Los resultados de las mediciones se pueden consultar mediante conexión a un PC o tableta.
Aislamiento galvánico entre AVL DITEST SCOPE y PC
El aislamiento galvánico protege los componentes del AVL DITEST Scope de cortocircuitos causados por sobretensiones y bucles de tierra. Esto evita bucles de tierra al medir en puntos de medición conectados a la red (p. ej. enchufe) y en el PC. De este modo se excluyen componentes defectuosos en el vehículo o en el dispositivo de medición.
Canales de medición diferenciales
Los canales de medición diferencial permiten mediciones a 40 MS/s cada uno y ancho de banda completo. Cada canal se puede utilizar independientemente de los demás, por lo que las mediciones de corriente, resistencia y tensión se pueden realizar en paralelo. De este modo se excluyen cortocircuitos y mediciones erróneas durante el proceso de medición.
Hardware ejemplar
Aislamiento galvánico de los canales y entre la unidad de medida y el PC.
- Canales de medición diferenciales
- Explicación guiada de la conexión de los sensores usando Active Probe Supply con Color Guide
- Ajuste automático de cero y desmagnetización (desmagnetización)
- Precisión de medición garantizada a largo plazo de 5 años sin calibración
- Sensores automotrices
- Carcasa de magnesio robusta y ultraligera con protectores de goma
Software sofisticado
- Manejo intuitivo y autoexplicativo
- Más de 400 mediciones preconfiguradas
- Reconocimiento automático de sensores
- Pasos de medición guiados, explicaciones de conexión y descripciones detalladas.
- Configuración automática del rango de medición
- Comparación directa de curvas de referencia
- Función de registro de curvas
Ventajas del producto
- Entradas aisladas galvánicamente
- 2 canales de medición de osciloscopio diferencial con 40 MS/s cada uno
- Suministro de sonda activa con guía de colores
- Medición de voltaje hasta 500 VDC/250 VAC
- Medición de corriente 1 mA a 1800 A CA/CC
- Medición de resistencia de 0,1 Ω a 10 MΩ
- Resolución: Alcance de 14 bits, Multímetro digital de 16 bits
- Ancho de banda y frecuencia de muestreo independientes del canal

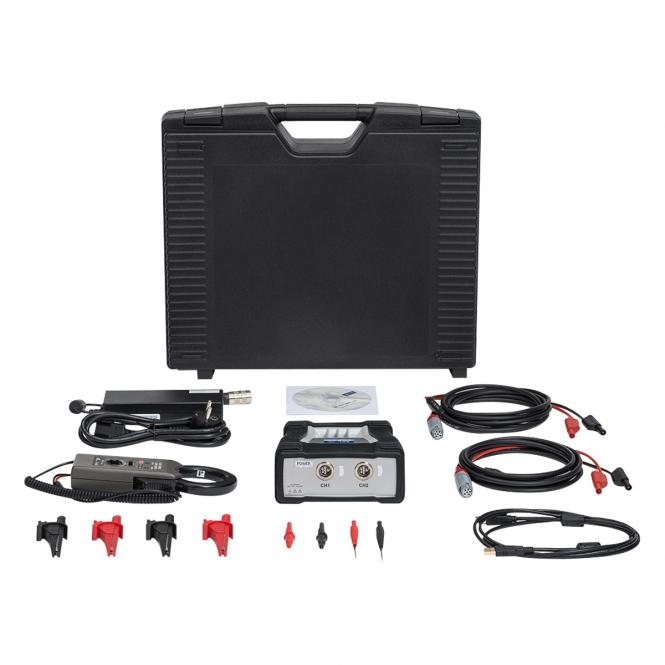

- Módulo AVL DiTEST Scope 1200
- Unidad de fuente de alimentación con cable de alimentación.
- Cable USB
- 2 cables URD
- 2 x sondas de prueba rojas y negras
- 2 x pinzas de cocodrilo rojas y negras
- Pinza amperimétrica 600A
- manual en CD
- Caja del dispositivo
- embalaje
