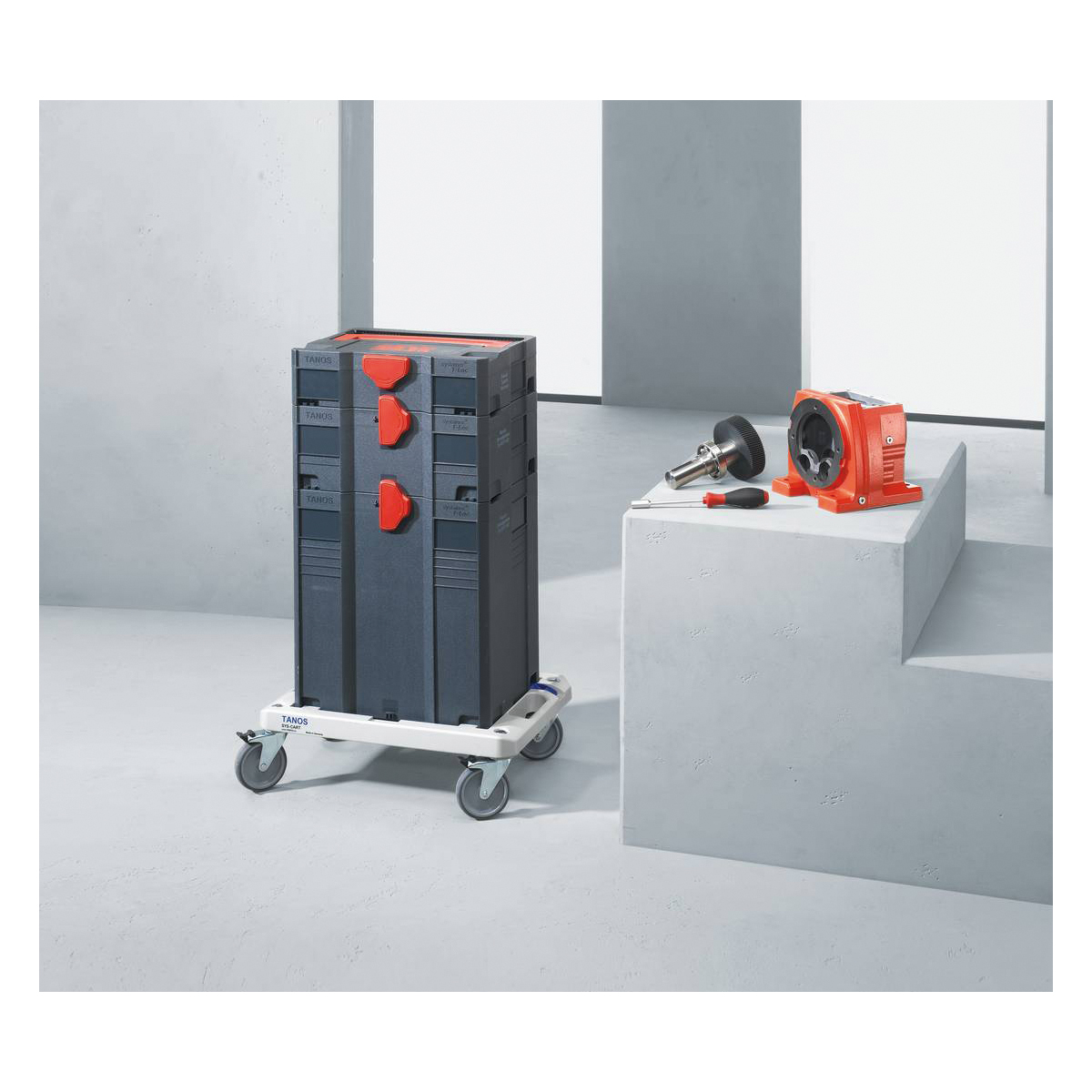

Ya sea en la técnica de manipulación de materiales o en bombas, ventiladores o agitadores: los reductores cilíndricos son componentes clásicos en el ámbito de la tecnología de accionamiento. Por este motivo, nuestro programa didáctico para la tecnología de reductores incluye kits basados en reductores helicoidales reales. Aprendizaje específico sobre un reductor industrial Debido al creciente número de tecnologías utilizadas en la práctica, existe una presión cada vez mayor sobre los futuros especialistas para que adquieran rápidamente amplios conocimientos en el campo de la tecnología de accionamiento mecánico. Teniendo esto en cuenta, hemos creado nuestro programa didáctico para la tecnología de reductores. El kit didáctico "Reductor helicoidal R57FAD2" se basa en nuestra serie R de reductores estándar y está diseñado específicamente como material didáctico para la formación profesional. Esto también se aplica a los componentes accesorios y repuestos correspondientes. El kit está claramente dispuesto en dos robustos estuches de plástico, que también se pueden apilar uno encima del otro. Este material didáctico está diseñado exclusivamente para la formación didáctica y es ideal para su uso en la educación y la formación continua, también en escuelas profesionales, escuelas técnicas y especializadas, universidades y centros de formación de empresas. Este módulo, sencillo pero práctico, permite a los futuros especialistas aprender cómo se estructura un reductor helicoidal y cómo transmite fuerzas: - Facilita la comprensión de los elementos de la máquina - Se presenta de forma práctica la teoría detrás del reductor, facilitando así su comprensión. comprensible - El montaje o desmontaje de los reductores se puede repetir fácilmente sin necesidad de costosas herramientas de prensado Perfectamente preparado para las crecientes exigencias técnicas Como medio de transmisión de par y velocidad, los reductores son un componente esencial de los sistemas eléctricos y mecatrónicos. unidades de accionamiento. Un aspecto importante a este respecto es el cambio del sentido de giro. Por este motivo, los especialistas necesitan amplios conocimientos sobre la estructura y configuración de los distintos componentes de un reductor, desde la planificación hasta la implementación y el mantenimiento. Tendencias como la eficiencia energética representan nuevos desafíos, pero también ofrecen oportunidades para una mayor cualificación. Con nuestros módulos didácticos para la tecnología de reductores y nuestra dilatada experiencia, los profesores e instructores estarán bien preparados para abordar estos temas del futuro. Sus ventajas - Larga vida útil todos los componentes están protegidos contra la corrosión con revestimientos de alta calidad y parcialmente también están disponibles en acero inoxidable - Manejo sencillo gracias al sencillo montaje y desmontaje del engranaje unidades con la ayuda de herramientas estándar - Preparación rápida gracias a la presentación clara de todos los componentes, herramientas y accesorios, así como a la guía de inicio rápido suministrada - Fácil expansión ya que todas las herramientas y accesorios necesarios están disponibles con poca anticipación
- Diseño casi de serie, designación del reductor: R57FAD2 - Relación de transmisión i = 16,79 (2 etapas) e i = 26,97 (3 etapas) - El reductor está equipado con un conjunto de eje de entrada - El montaje y desmontaje se pueden realizar se realiza con herramientas industriales estándar - Gracias a un ajuste revisado, no se requieren herramientas de extracción ni presión para el montaje - Componentes como ruedas dentadas, ejes de piñón y rodamientos rígidos de bolas están protegidos contra la corrosión - Integrado en una robusta carcasa de plástico de este tipo TANOS (T-Loc) - Las dimensiones básicas de la maleta corresponden al estándar Euro-Palet, lo que permite su apilamiento - El módulo del reductor está destinado exclusivamente a un uso educativo - Paquete de documentación en una memoria USB con dibujos técnicos, CAD y numerosos ejercicios y otros documentos útiles están disponibles como opción. - Tabla rodante opcional para facilitar el movimiento y manejo de la caja grande del kit de equipo
El kit de engranajes cilíndricos está previsto para su uso en la educación y formación continua en: - Escuelas de formación profesional - Escuelas técnicas - Escuelas técnicas - Escuelas superiores - Universidades - Centros de formación de empresas
- Determinación de desmultiplicaciones y pares para un reductor con velocidad fija - Interacción de los elementos de la máquina en un reductor (unión eje-cubo) - Trabajos de mantenimiento preventivo según lista de piezas o componentes individuales - Construcción orientada al montaje - Seguro uso de herramientas y ayudas de montaje adecuadas
Juego de piezas de reductor pequeño: - Chavetas - Tubos espaciadores - Anillos de retención - Tapas de cierre - Calzas - Tornillos - Válvula de ventilación Componentes de engranajes, rodamientos, juego de ejes: - Rodamientos - Ruedas dentadas - Piñón - Ejes de piñón Volante, tapa, juego de ejes: - Volante - Placa de características - Herramienta de unión - Eje de salida - Tapa del reductor con junta - Manguito de montaje Carcasa, adaptador, juego de bridas: - Carcasa del reductor - Brida de salida - Adaptador de motor
