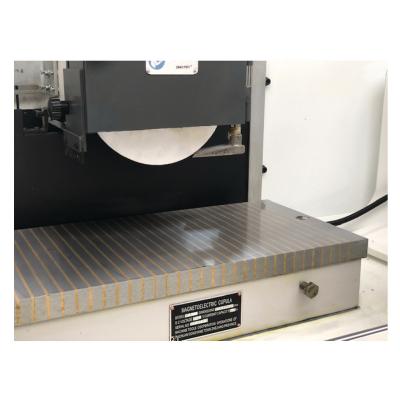

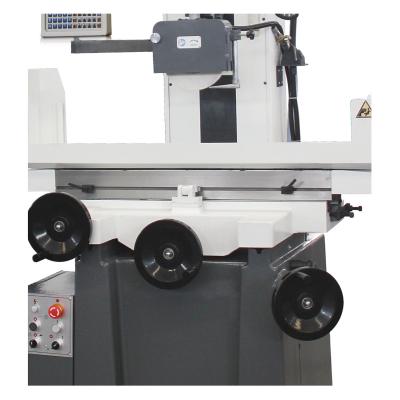

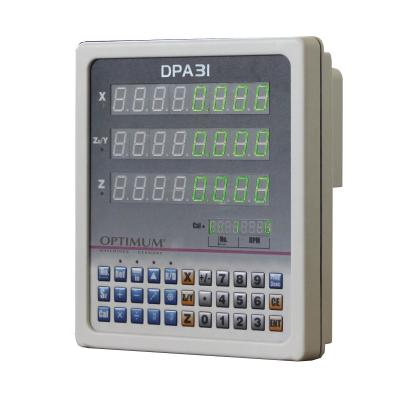

- Placa de sujeción electromagnética para fijar la pieza de trabajo - Husillo de alta calidad con rodamientos de rodillos cónicos de precisión - Guías de mesa templadas y rectificadas - Contraguías recubiertas de Turcite-B para una alta resistencia al desgaste y baja fricción - La muela abrasiva se puede reafilar directamente la máquina mediante un dispositivo extractor - Indicador de posición digital - Base de la máquina de hierro fundido estable y resistente a la torsión para máxima rigidez y estabilidad - Guías de la muela abrasiva longitudinal Los movimientos transversales y verticales no tienen juego y son autocentrantes como en V y trayectorias planas - Husillos de bolas de precisión - Todas las guías planas están finamente raspadas y garantizan así la máxima precisión de todos los movimientos manuales - Sistema eléctrico de seguridad en tensión continua de 24 V - Volantes desacoplados de grandes dimensiones en los tres ejes - Precisión de rectificado: 0,005 mm - Rectificado de corindón Grano de rueda 46 para todos los aceros habituales - Electrónica de seguridad de doble canal - Panel de mando giratorio que facilita considerablemente el trabajo - Sistema de lubricación central manual - Clase de filtro EMV - Con motor IE3 - Consume considerablemente menos energía y, por lo tanto, ahorra costes significativamente Nota: Esto es una selección de nuestros numerosos productos para su laboratorio de formación. ¡Su director de ventas regional estará encantado de asesorarle sobre otras variantes y diseños según sus necesidades individuales! Nuestros productos están diseñados para el mercado europeo y cumplen con los requisitos CE. Para el uso internacional se aplican normas regionales que deben respetarse. Por lo tanto, es necesario comprobar previamente la utilidad de los productos mostrados.
|Dimensiones y pesos|| |---------------|--| |Longitud (producto) aprox.|1330 mm| |Altura (producto) aprox.|1680 mm| |Ancho/profundidad (producto) aprox.|1150 mm| |Peso neto aprox.|850 kg| |Datos eléctricos|| |Potencia del motor de accionamiento|1,5 kW| |Tensión de alimentación|400 V| |Frecuencia de red|50 Hz| |Husillo|| |Velocidad del husillo|2850 min¯¹| |Precisión de funcionamiento real del husillo|0,005 mm| |Muela(s)|| |Diámetro exterior del disco abrasivo|200 mm| |Ancho del disco abrasivo|13 mm| |Agujero del disco abrasivo|31,75 mm| |Velocidad periférica del disco abrasivo|33 m/s| |Mesa de rectificado de superficies|| |Mesa de rectificado superficial longitud de la superficie de sujeción|200 mm| |Ancho de la superficie de sujeción de la mesa de rectificado superficial|400 mm| |Mesa de rectificado superficial máx. peso de la pieza|128 kg| |Mesa de rectificado plano Altura de la pieza|350 mm| |Eje X|| |velocidad de desplazamiento del eje x|manualmente| |Recorrido del eje X|500 mm| |Eje Z|| |Recorrido del eje Z|240 mm|
- Muela abrasiva Grano 46 - Lámpara LED - Dispositivo de refrigeración con depósito de refrigerante - Indicación digital de posición - Imán permanente - Mandril de equilibrado - Dispositivo de tracción con accionamiento fino - Pies de alineación - Accionamiento longitudinal del volante de la mesa de amolado - Volante de la mesa de amolado con salida transversal - Cabezal de amolado Entrega vertical con volante - Herramienta operativa
