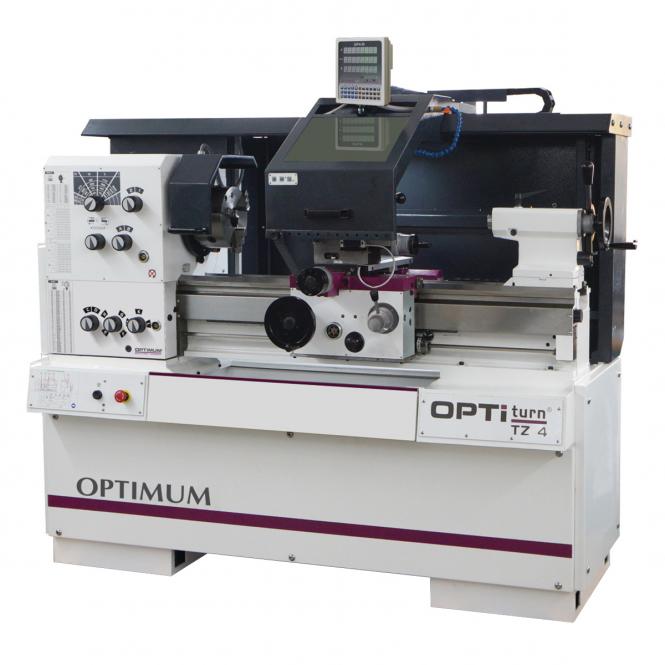

Tornos de cabezal y husillo de precisión con indicador de posición digital DPA 32-3 y soporte de acero de cambio rápido - Guía del eje Z templada y rectificada - Cobertura parcial con protección de viruta arrastrada de grandes dimensiones - Protección de viruta con posición integrada indicador, manguera de refrigerante y panel de control adicional - El husillo plano y de deslizamiento superior está templado y rectificado y ajustable mediante tuerca dividida - Guía y cubierta del eje de avance - Área de avance y corte de hilo de nivel fino - Lámpara LED de la máquina para una iluminación completa del área de trabajo - Cadena portacables para un guiado cuidadoso de cables y mangueras - Ruedas de cambio disponibles opcionalmente también para roscas en pulgadas y en módulos - Armario de control con fuente de alimentación de 24 V CC - Interruptor con cálculo de ciclo de vida probado según EN ISO 13849 - Volantes desacoplados probados según EN 23125 - Dos interruptor de canal derecho-izquierdo probado según EN 23125 - Todos los contactores y relés de Siemens o Schneider - Volantes de seguridad con función de desbloqueo en los ejes X y Z - Bandeja de virutas extraíble hacia adelante - Soporte de acero de cambio rápido SWH 5-B - Soporte de acero 25 x 120 tipo D para cincel cuadrado de 20 mm - Indicador de posición digital DPA 32-3 sólo para TZ 4: - Reducción del tiempo de desaceleración del husillo principal mediante motor frenado eléctricamente - Guardamotor

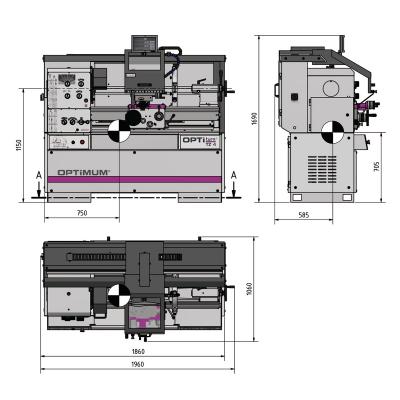

Especificaciones | | | | |-|-|-|- Dimensiones y pesos | | | | Longitud (producto) aprox. | 1960 mm | Ancho/profundidad (producto) aprox. | 1060 mm Altura (producto) aprox. | 1690 mm | Peso neto aprox. | 1250kg Áreas de trabajo | | | | Máx. altura | 200 mm | Máx. ancho | Diámetro de giro de 800 mm sobre la bancada de la máquina | 400 mm | Diámetro de giro sobre el carro de cepillado | Ancho de cama 245 mm | 260 mm | | | Rango de velocidad | | | | | Número de marchas | 16 | Rango de velocidad | 45 – 1800min¯¹ Datos eléctricos | | | | Salida del motor de accionamiento | 3/4,5kW | Tensión de alimentación | 400V Frecuencia de red | 50 Hz | | | Sistema de lubricante refrigerante | | | | Salida de la bomba de refrigerante del sistema de lubricante refrigerante | 0,125 kW | | | Husillo | | | | Mandril de husillo | DIN ISO 702-1 N° 5 Forma A2 | Diámetro del orificio del husillo/diámetro del paso de la varilla | Diámetro de paso del portabrocas de 52 mm | 52 mm | Cono del husillo | MT 6 Contrapunto | | | | Mandril de contrapunto | MK 3 | Golpe de pluma de contrapunto | Diámetro de la pluma del contrapunto de 110 mm | 50 mm | | | Parcelas | | | | Paso métrico | 0,2 – 14 mm/revolución | Número de pasos métricos | 26 tono imperial | 80 – 1Gg/1" | Número de pasos imperiales | 42 Paso diametral | 3 – 200Gg/π | Número de pasos diametrales | 33 Paso de rosca modular | 0,1 – 7mm/rev | Número de pasos de rosca modular | 44 **Recorrido ** | | Carro superior de recorrido | 112 mm | Rango de avance longitudinal | alimentaciones longitudinales | 48 Rango de alimentación plana | 0,0133 – 0,9321mm/rev | Número de alimentaciones planas | 48 Conexiones eléctricas |
- Paso de bisel fijo Ø 10 - 130 mm - Paso de bisel deslizante Ø 10 - 100 mm - Casquillo reductor MK3 y MK6 - Punto de centrado fijo MK3 - Soporte de acero de cambio rápido 5-B - Soporte de acero 25 x 120 tipo D para cinceles cuadrados - Juego de ruedas de cambio para rosca métrica - Llenado inicial de la máquina con aceite de calidad - Herramienta operativa - Dispositivo de refrigeración integrado
