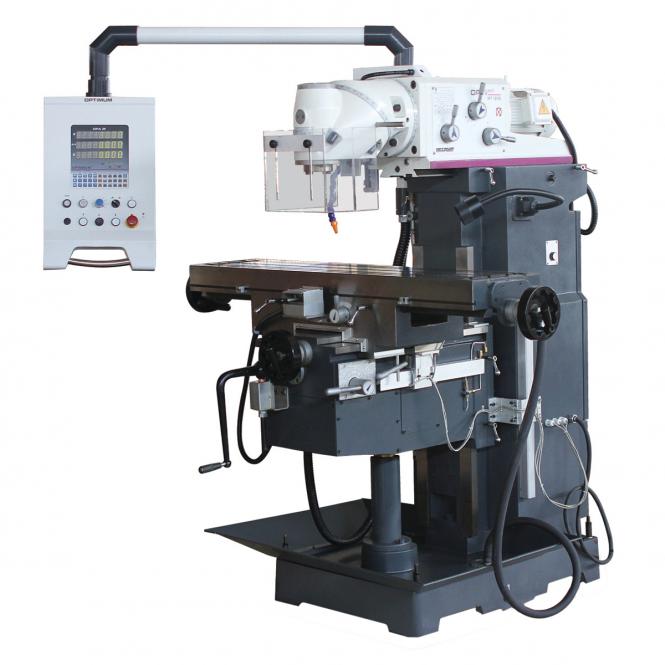

- Uso versátil - Diseño pesado y sólido de fundición Meehanite de alta calidad - Posición de fresado vertical y horizontal - Construcción robusta de la máquina - El cabezal de fresado puede girarse y rotarse en cualquier ángulo espacial - Funcionamiento suave gracias a las ruedas dentadas pulidas que giran en baño de aceite - Guías-guía rectangulares, estables en los ejes Y y Z - Todas las guías están templadas y ajustables mediante cuñas - Lubricación central - Volantes desacoplados de gran tamaño con escala - Lámpara de máquina LED - Sistema de refrigeración - Manejo sencillo de los elementos de conmutación - Robusto Guías rectangulares en los ejes Y y Z - Pantalla protectora regulable en altura con microinterruptor, contra virutas y piezas proyectadas, para una máxima protección del usuario - Platina XY masiva y de grandes dimensiones, superficie acabada con precisión con ranuras en T - Posición digital Indicador DPA 21 - Sistema de alimentación controlable por servomotor - Alimentación de la mesa en los ejes X, Y y Z automáticamente Nota: Esta es una selección de nuestros numerosos productos para su laboratorio de capacitación. ¡Su director de ventas regional estará encantado de asesorarle sobre otras variantes y diseños según sus necesidades individuales! Nuestros productos están diseñados para el mercado europeo y cumplen con los requisitos CE. Para el uso internacional se aplican normas regionales que deben respetarse. Por lo tanto, es necesario comprobar previamente la utilidad de los productos mostrados.
|Dimensiones y pesos| | |---------------|--| |Longitud (producto) aprox.|1760 mm| |Altura (producto) aprox.|1550 mm| |Ancho/profundidad (producto) aprox.|1700 mm| |Peso neto aprox.|1450 kg| |Producción de taladrado/fresado| | |Máx. Tamaño del cabezal de fresado|100 mm| |Máx. fresa de eje de tamaño|100 mm| |Datos eléctricos| | |Potencia del motor de accionamiento|3 kW| |Tensión de alimentación|400 V| |Frecuencia de red|50 Hz| |Mesa de fresado horizontal|| |Longitud de la mesa de fresado horizontal|750 mm| |Ancho mesa de fresado horizontal|210 mm| |Mín. husillo vertical - mesa de fresado horizontal|100 mm| |Máx. husillo vertical - mesa de fresado horizontal|500 mm| |Mesa de fresado horizontal Tamaño de ranura en T|14 mm| |Mesa de fresado horizontal Número de ranura en T|3| |Mesa de fresado horizontal Distancia entre ranuras en T|80 mm| |Mesa de fresado horizontal máx. capacidad de carga|200 kg| |Viaje| | |Recorrido eje X manual|720 mm| |Recorrido eje Y manual|300 mm| |Recorrido eje Z manual|400 mm| |Husillo vertical| | |Alcance del husillo vertical|150 – 550 mm| |Mandril de husillo vertical|ISO 40 DIN 2080| |Engranaje de husillo vertical|45 – 1660 min¯¹| |Número de engranajes del husillo vertical|11| |Conexiones eléctricas|| |Valor nominal total|3 kW|

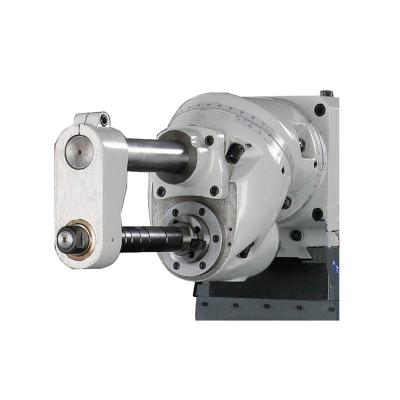

- Vástago cónico ISO 40 con contracojinete para fresado horizontal Ø 27 mm - Espiga de fresado Ø 27 mm - herramienta operativa
