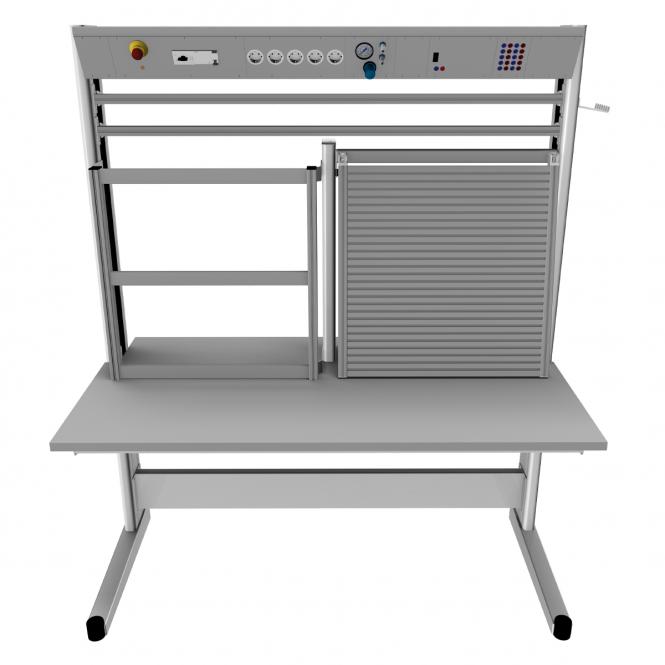

Sistema de puesto de trabajo multifuncional MAPS con puesto de trabajo para uso unilateral - Completamente montado El sistema de puesto de trabajo multifuncional MAPS de Christiani permite enseñar de forma práctica casi todas las tecnologías de control en la formación profesional técnica industrial. La configuración básica de MAPS Mechatronics consta de una mesa de trabajo de un solo lado, un terminal de energía con módulos de seguridad y placas insertables, un marco de ensayo y una placa deslizante. Esto significa que se pueden utilizar diferentes componentes y piezas en el sistema de estación de trabajo. Los numerosos accesorios le permiten ampliar MAPS exactamente según sus necesidades. El sistema de puesto de trabajo se puede combinar con componentes neumáticos/electroneumáticos y también es adecuado para el aprendizaje de tecnología PLC, tecnología de sensores, ingeniería eléctrica y mucho más. Como accesorios se encuentran disponibles componentes industriales acreditados y material didáctico para la enseñanza. Sistema con muchas ventajas: - Precio básico bajo y estructura modular - Uso flexible para diferentes profesiones formativas - Versiones de una o dos caras - Adaptaciones personalizadas - Diseño robusto fabricado con perfil de sistema de aluminio - Con componentes industriales y material didáctico didáctico - Montaje rápido, fácil y seguro de los componentes La versión unilateral del sistema de estación de trabajo MAPS Mechatronics ofrece una estación de trabajo y es estacionaria.
MAPS Mechatronics consta de los siguientes componentes: 1. Marco básico estacionario (1x) - El marco estable está hecho de un robusto perfil de aluminio extruido. El perfil tiene dos ranuras a cada lado y dos canales de cables separados. - Dimensiones (AnxPrxAl): 1.600 x 800 x 1.900 mm - Componentes: - 1x juego de fijación para tablero - 2x soportes para tablero de acero - 2x patas Quadro de 690 mm de largo - 2x columnas Quadro de perfil de aluminio extruido de 1.838 mm de alto con perfil decorativo como cubierta para canales de cables - 2x decoraciones encajables en el exterior - 2x decoraciones encajables en el interior, con tira de cepillo para canales de cables - 1x columnas de perfil de aluminio extruido de 760 mm de altura, montadas en el centro de la mesa - Color/decoración: - Centro secciones: gris claro (RAL 7035) - Piezas decorativas: gris claro (RAL 7035) / azul tráfico (RAL 5017) 2. Tablero (1x) - Dimensiones (AnxPrxP): 1.600 x 800 x 27 mm - Altura de trabajo: 780 mm - Fabricado en laminado duro resistente, gris claro 3. Placa ranurada (1x) - Dimensiones (AnxPrxAl): 736 x 815 x 30 mm - Fabricada con placas de perfil de aluminio - Distancia entre ranuras: 25 mm - Dimensión de ranura: 8,9 mm - Para alojar componentes con sistemas de fijación rápida - Montado entre columnas inclinables 4. Juego de perfiles horizontales (1x) - Dimensiones (AnxPrxAl): 1.505 x 30 x 30 mm - Fabricado en perfil de aluminio - Dimensión de ranura: 8,9 mm - Para alojar cajas eléctricas y componentes con sistemas de fijación rápida - Montado entre las columnas ** 5. Marco experimental (1x)** - Dimensiones (AnxPrxAl): 730 x 117,5 x 709 mm - Montado entre las columnas - 2 filas - Para sostener tableros de entrenamiento DIN-A4 6. Portacables (1x) - Fabricado en chapa de acero RAL 7035, 141 mm de longitud - Para alojar enchufes de laboratorio de seguridad de 4 mm con 6 filas (tira ranurada de 10 mm) 7. Terminal de energía (2x) - Dimensiones (AnxPrxAl): 1.600 x 325 x 150 mm - Ancho útil 1.500 mm - Para alojar módulos de seguridad y placas insertables - Terminal de energía completamente preequipado y cableado - Montaje en cada lado (puesto de trabajo) desde De izquierda a derecha: - Unidad de seguridad y conmutación - Monofásico, incluido disyuntor 10-16 A - Disparador de mínima tensión - Parada de emergencia - RCD 25 A/30 mA, 2 polos tipo B - Lámpara de control - Conexión a la red - Cable de red de 3 m, toma WINSTA - Enchufe CEE de 5 polos 16 A - Módulo de toma - Monofásico, 2 tomas con conexión a tierra - Regulador de aire comprimido - Regulable de 0,5 a 12 bar con manómetro y acoplamientos rápidos de 1/8" - Fuente de tensión fija - 24 V / 6 A CC, 2 tomas de laboratorio de seguridad - Interruptor basculante ON/OFF - Placa distribuidora - 2 x 10 tomas de laboratorio de seguridad rojas y azules, conectadas a alimentación CC - Placas vacías
El sistema de puesto de trabajo multifuncional MAPS se suministra como sistema listo para su uso. Tenga en cuenta: Proporcione una instalación de descarga adecuada (por ejemplo, montacargas, plataforma elevadora).
