Registro de datos digitales
Equipamiento Confort

Suplemento para la enseñanza de la tecnología de calefacción del sistema
Artículo No.: 19689

Equipo básico para la adquisición, visualización y evaluación digital de valores medidos para el sistema de enseñanza de tecnología de calefacción con energías renovables compuesto por: - 4 aparatos de medición de precisión con 9 entradas cada uno para sensores - Sensores para registrar valores medidos de temperatura, presión y caudal - Notebook con programa de medición preconfigurado con interfaz gráfica de usuario

Load more

En principio, en los puestos de entrenamiento se pueden registrar y visualizar los siguientes valores medidos:

  • Puesto de formación S1: Calefacción geotérmica/suelo radiante con 3 circuitos de tuberías en el depósito de agua como fuente o fregadero
    • Sensor de temperatura de ida y retorno en el circuito principal
    • sensor de caudal en el circuito principal
    • 3 sensores de temperatura delante del receptor para comprobar el equilibrio hidráulico
  • Stand de formación S2: Fancoil como fuente o sumidero
    • Sensor de temperatura de ida y retorno en el circuito principal
    • sensor de caudal en el circuito principal
    • Sensor anemómetro a la salida del fancoil para medir la velocidad del aire*
    • Sensor de temperatura en la entrada y salida de aire del fancoil
  • Stand de formación S3: Calefacción solar con simulación solar
    • Sensor de radiación delante del colector como pirreliómetro
  • Stand de formación S4: Componente de acoplamiento con depósito de inercia, intercambiador de calor de placas (PHE) e interruptor hidráulico (HW)
    • Sensor de temperatura de ida y retorno en el circuito principal
    • 4 sensores de temperatura en las entradas y salidas en los lados primario y secundario del PHE o HW
  • Stand de formación S5: Bomba de calor con unidades de medida y conmutación
    • Los sensores de temperatura en los circuitos de fuente y de sumidero y en el circuito de refrigerante disponibles en el stand de capacitación se pueden complementar con sensores del sistema de registro de valores medidos.
    • Sensores de caudal volumétrico en el circuito principal (fuente + fregadero) Medidores de caudal volumétrico ultrasónicos en el circuito de refrigeración
  • Stand de formación S6: Colector híbrido como fuente de calor para la bomba de calor y fuente de energía
    • Sensor de radiación delante del colector fotovoltaico como pirreliómetro
    • Sensor de temperatura de ida y retorno en el circuito principal
    • sensor de caudal en el circuito principal
    • Sensor de corriente y tensión en la conexión fotovoltaica
  • Stand de formación S7: Sistema de calefacción de pellets de madera
    • Sensor de temperatura de ida y retorno en el circuito principal
    • 2 sensores de temperatura adicionales en el circuito mezclador
    • sensor de caudal en el circuito principal
    • sensor de caudal en la salida del circuito mezclador
Load more

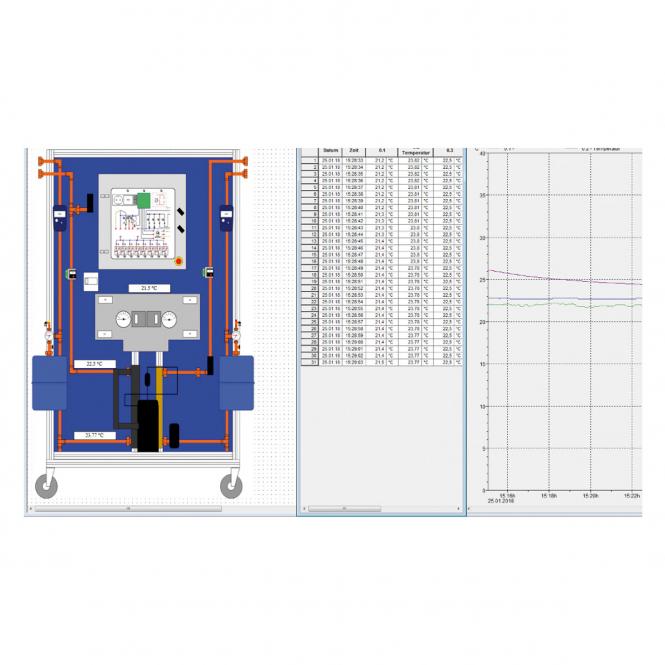

4 dispositivos de medición de precisión: - 9 entradas para sensores por dispositivo de medición, es decir, se pueden registrar y procesar hasta 36 valores medidos simultáneamente - Almacenamiento intermedio de valores medidos a través de una memoria flash de 8 MB; con función de registrador de datos; - los dispositivos de medición de precisión están interconectados - El sistema se puede ampliar posteriormente con dispositivos de precisión adicionales si es necesario Sensores - 26 x temperatura - 2 x presión - 4 x caudal volumétrico mediante contador de impulsos - 3 x caudal volumétrico mediante medición ultrasónica - 1 x pinza amperimétrica Notebook - Notebook preconfigurado; con programa de medición para registrar, visualizar y procesar los valores medidos; - Interfaz con representación gráfica de los puestos de entrenamiento - Visualización de los valores medidos - Procesamiento de los valores medidos mediante formatos de tabla - Los valores medidos y los resultados de los cálculos se pueden representar en distintos tipos de diagramas, p. ej., gráficos de barras, gráficos de líneas, gráficos circulares, etc. Función W-LAN Los valores medidos se transfieren desde los aparatos de medición de precisión al portátil a través de una función W-LAN dedicada
